本設備引進歐洲先進技術，設計合理，結構緊湊，能耗低，噪音小，可與庫底，庫側卸料裝置聯鎖運行，設備最大裝灰量可達150-300T/H。設備采用自動料位控制系統，料車裝滿即自動停止放料，從而實現裝卸過程自動化，裝車效率高、粉塵污染少。
本設備廣泛適用于建材(水泥、石粉、干粉砂漿、粉煤灰)、電力、化工、煤炭、鋁業等行業，是散裝粉狀或顆粒狀物料裝車、裝船的理想設備。
結構與原理
高效無塵散裝機主要由手(氣)動蝶閥、卷揚主機、散裝頭、料位系統、單機除塵器(客戶自備)及控制裝置等部分組成。
當運輸工具進入裝料位置后，操作電控系統控制開關，散裝機伸縮頭下降伸長，當散裝頭錐面與汽車入灰口上部密合時，升降機停止下降，此時打開氣動卸料閥門，及除塵風機，進入行卸料作業階段。當物料裝滿，料位計發出提示警報信號，操作員發出控制信號，關閉氣動卸料閥門，關閉除塵風機，提升升降機伸縮頭。當提升機伸縮頭上升到預定上限位置后，上限位控制單元發出信號，升降機停止，全部裝卸過程完成。

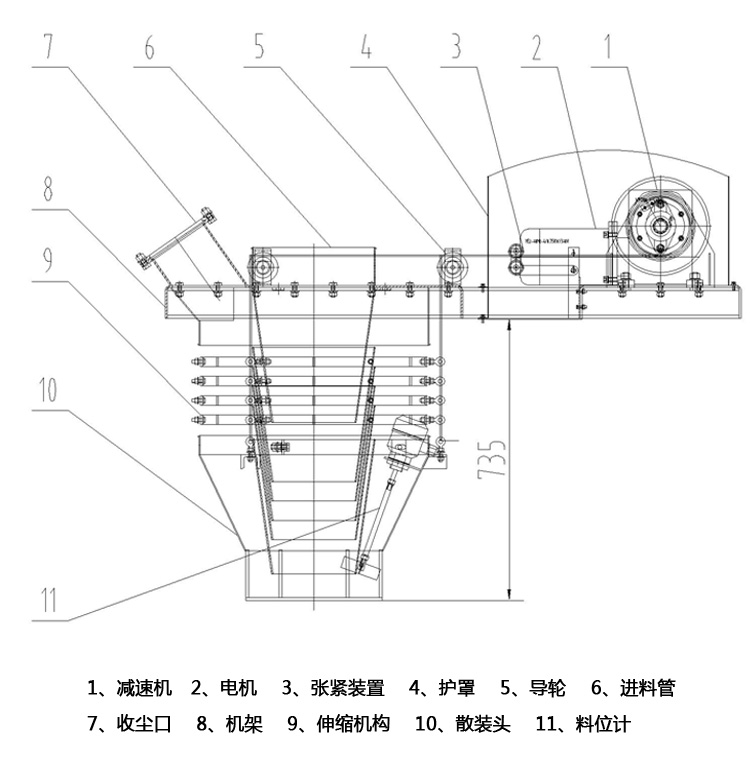

主要結構：
1.控制系統
控制系統是散裝機的心臟，負責控制散裝機整個卸料過程。它由控制拒、接近開關以及料位計、支架、電線等元件組成。散裝頭下降至下限位位置，通過控制系統打開給料閥門，散裝機開始裝料;當物料料位達到滿載位置后，料位計關聯指示燈報警提示，此時可通過控制系統關閉給料閥門，卸料完成。卸料完成后，打開卷揚電機，提升散裝頭;同時限位控制器控制散裝頭的上升位置，當散裝頭接近預定位置時，關閉卷揚電機，從而完成物料的裝卸。
2.可伸縮散裝頭
干灰散裝機伸縮頭內襯采用鋼短節伸縮，對位靈活方便、準確，伸縮頭的結構保證在卸料過程中不產生變形，無堵灰現象，耐磨損，外套采用船用薄形帆布，透氣耐用，不易老化和損壞。散裝頭提升9平穩，采用3繩提升結構，鋼絲繩具有防跑偏功能。伸縮頭的伸縮行程2000mm(可根據實際需要訂制)。
3.卷揚裝置
卷揚裝置由電動機、減速機、限位控制器、接近開關、鋼絲繩等組成，用于靈活高效控制散裝頭伸縮行程。
4.脈沖除塵器(可選)
散裝機可選配一臺DMC型電子脈沖除塵器，由抽塵風機、噴吹系統、箱體和濾袋組成。箱體設有吸塵口，把從散裝機吸來的含塵氣體經濾袋后得到凈化，凈化后的氣體經由抽塵風機出風口排空，滯阻在濾袋外壁的灰塵經由噴吹系統循環處理以后被清除。從而實現現場無塵作業。
安裝現場：
